【实践3】 下载引导代码和WinCE内核

Boot Loader是一段单独的程序代码，它存放于目标平台的非易失存储介质（如ROM或Flash）中。在开发Windows CE的过程中，它主要用于启动硬件和下载NK.BIN到目标板上，并有一定的监控作用。

Boot Loader是用来管理目标设备启动过程的目标特定程序，它初始化目标设备硬件，并允许将Windows CE操作系统运行时的映像从开发工作站下载到Windows CE目标设备的RAM或者再将它写入到Flash，并跳转到操作系统的起始点去启动操作系统。为此，大多数Boot Loader都包含两种不同的操作模式。

1.启动加载模式

这种模式是Boot Loader的正常工作模式，Boot Loader从存储介质中将操作系统加载到RAM中，并从RAM中启动操作系统。

2.下载模式

Boot Loader从开发工作站下载操作系统运行映像文件到目标设备的RAM，然后再将它写到目标设备的Flash等存储介质中。

WinCE内核镜像文件的下载过程包括Jflash工具驱动的安装、获得Eboot or Sboot及其下载、PC机网络配置、超级终端的配置、配置Platform Builder链接与下载OS镜像到板子等。

Boot Loader通常作为BSP的一部分，由OEMs提供。Boot Loader的目的是装载OS镜像到内存中，然后跳到OS启动程序。Boot Loader一般有Eboot（Ethernet Boot Loader）和Sboot（Erial Boot Loader）。

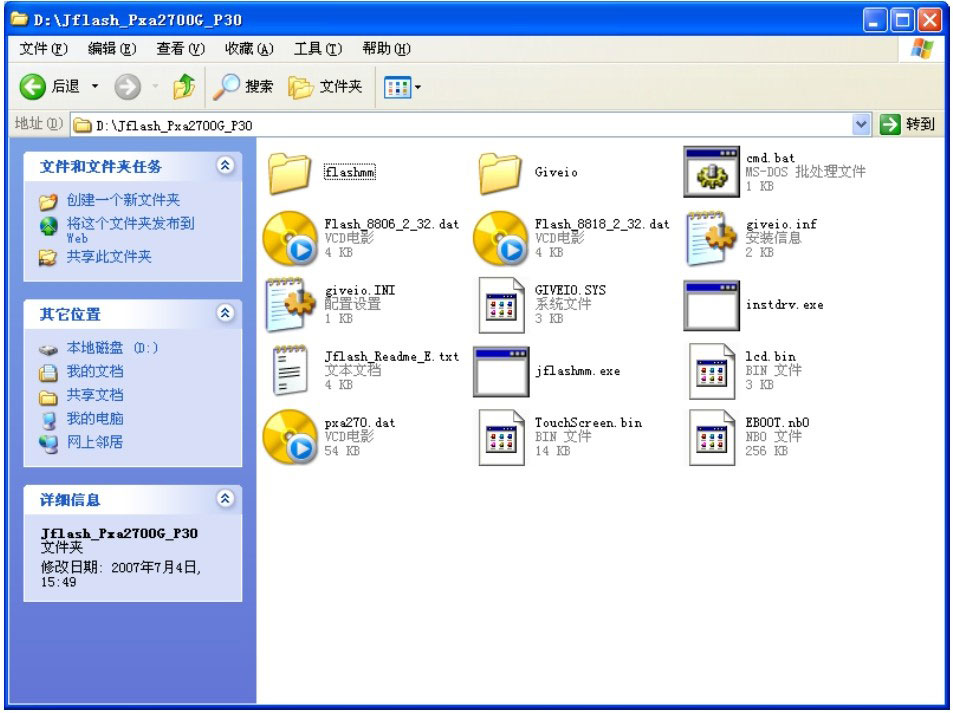

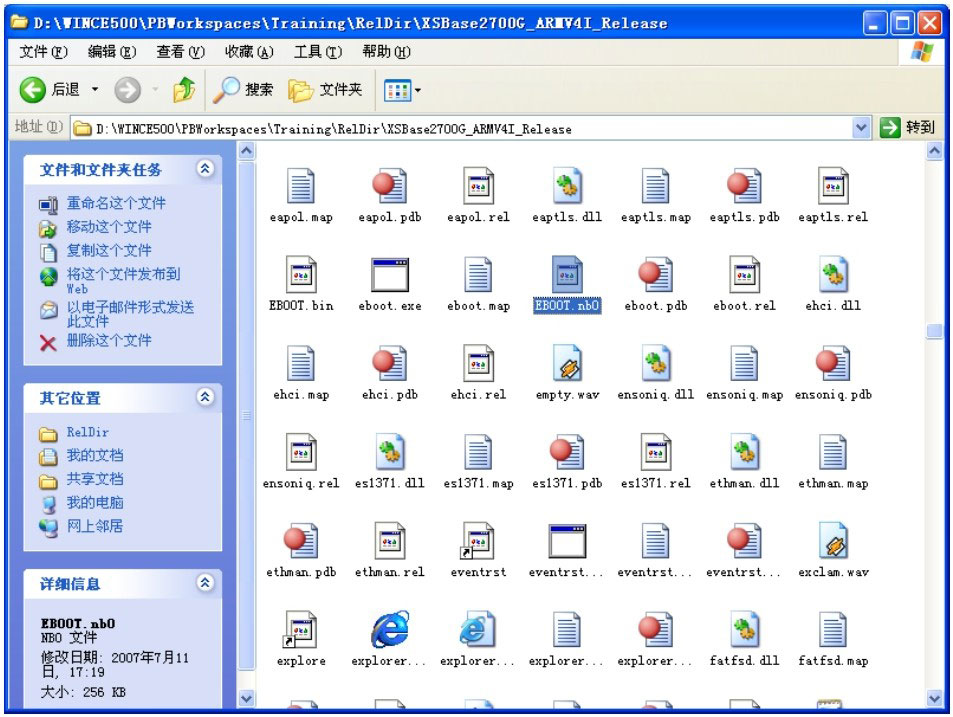

（1）把“EBOOT.nb0”复制到Jflash工具目录下。例如，工程所在目录为“D:\WINCE500\PBWorkspaces\Training\RelDir\XSBase2700G_ARMV4I_Release”，Jflash工具的目录为“D:\Jflash_Pxa2700G_P30”，如图2.24和图2.25所示。

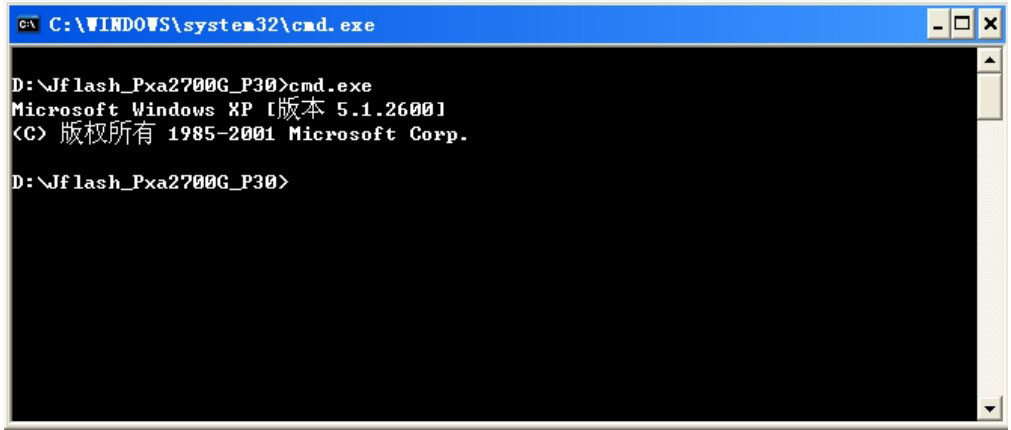

（2）在Jflash工具目录中找到并双击“cmd.bat”图标打开命令行窗口，如图2.26所示。

（3）给目标平台上电，在命令行窗口输入“jflashmm pxa270 EBOOT.nb0”，进行引导代码的下载，在进行选择时，请选择“N”，如图2.27所示。

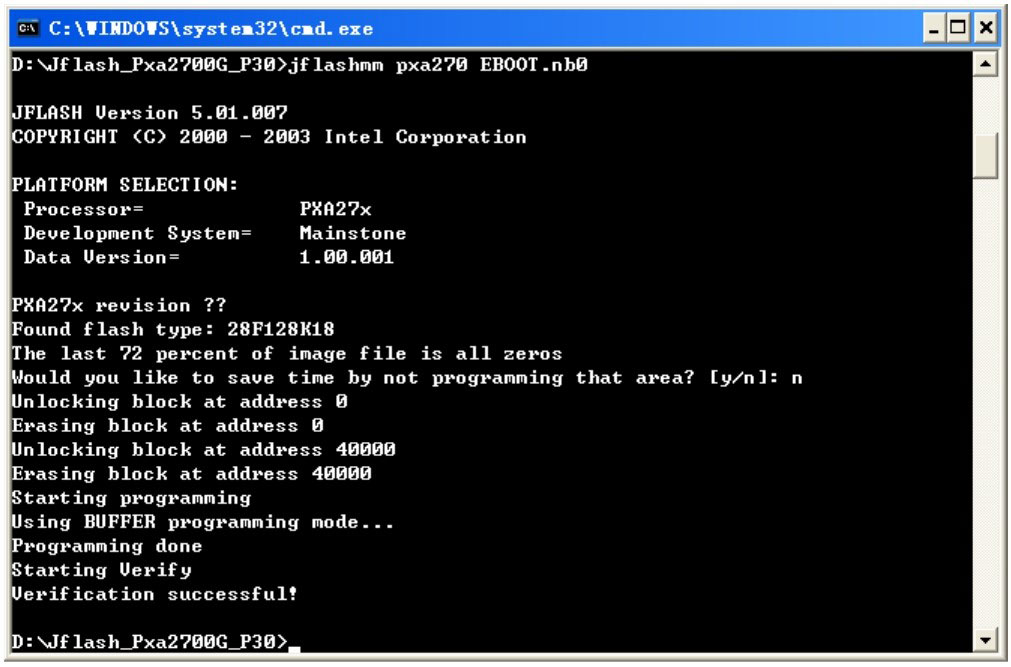

（4）最后在命令窗口出现“Verification successful!”时，说明下载已成功，如图2.28所示。如果出现“verify error at address …”，则需要先把目标平台断电，然后再上电重新下载一次。

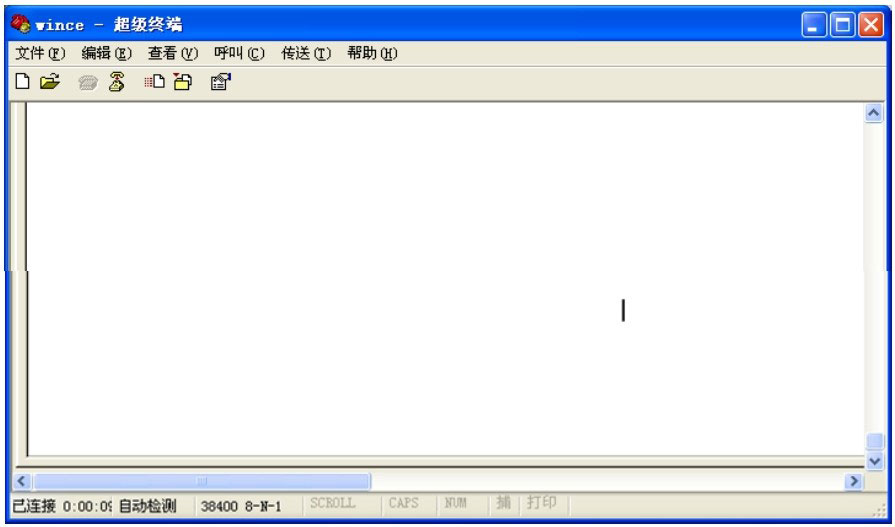

（5）打开桌面上超级终端的快捷方式“快捷方式到wince.ht”，出现如图2.29所示的窗口。

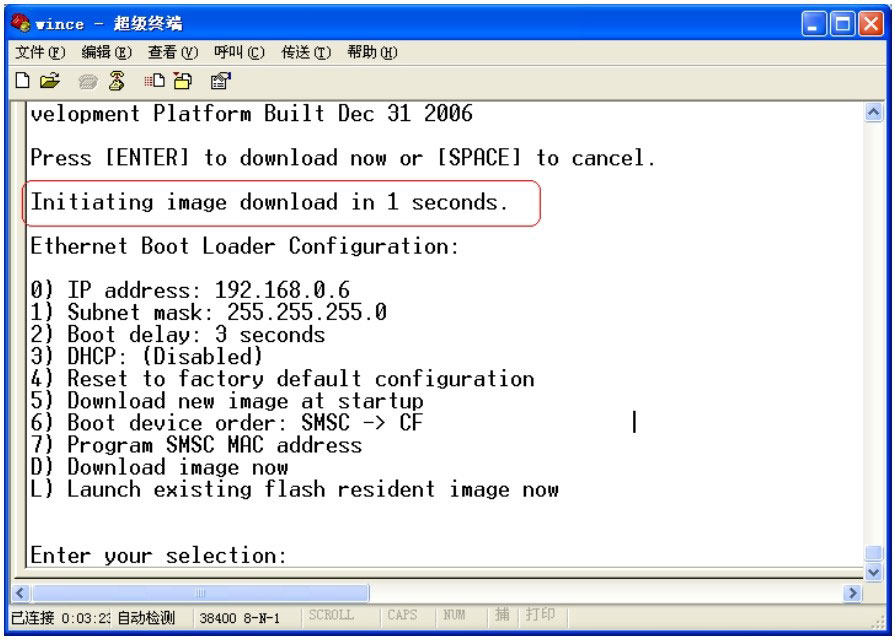

（6）确定一下PC与目标平台的串口接口线已接上，然后给平台断电再上电。在出现延时提示时，按一下空格键进入Eboot的菜单选项中，如图2.30所示。

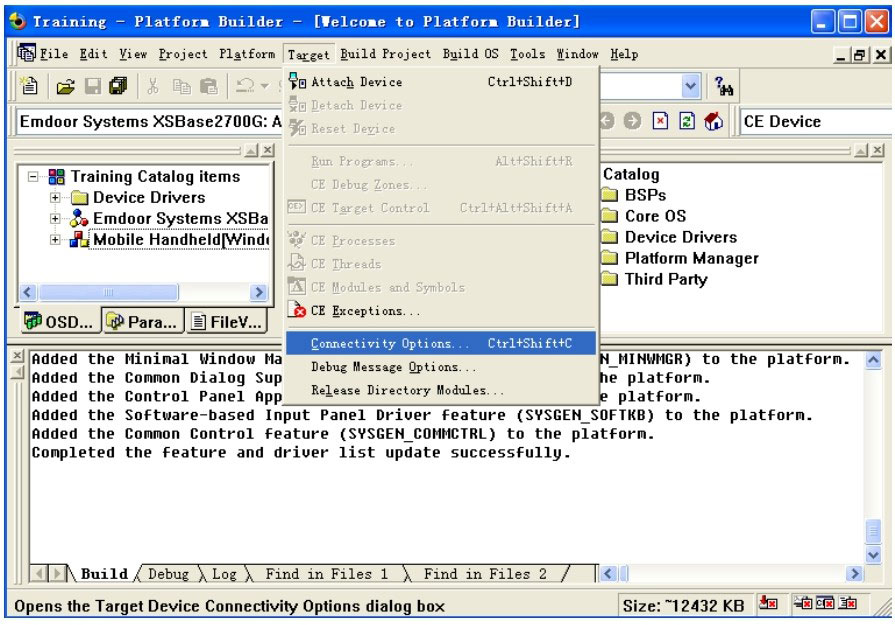

（7）在PB中打开Training工程，在“Target”→“Connectivity Options…”中打开镜像的下载配置选项，如图2.31所示。

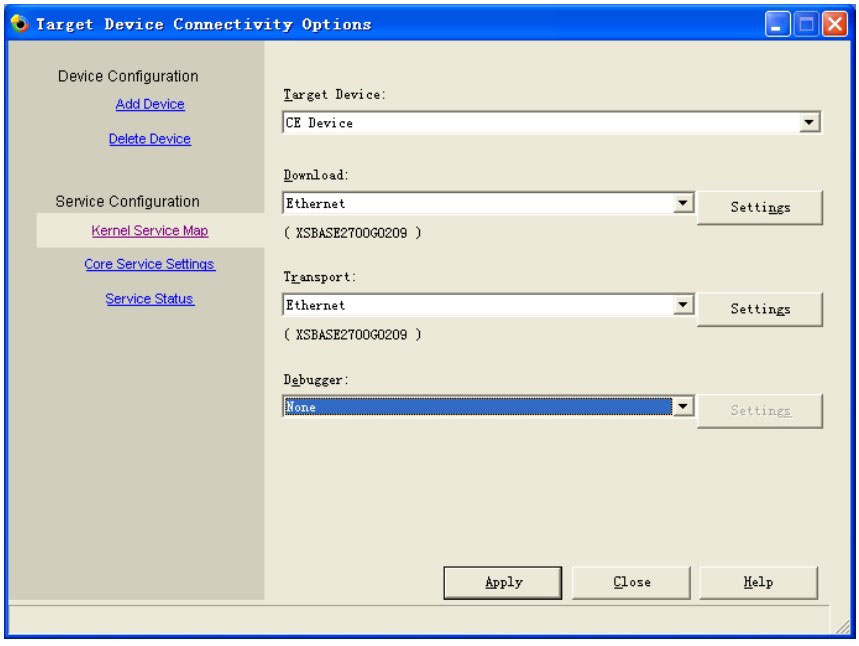

（8）在“Download”与“Transport”选项中都选择“Ethernet”，在“Debugger”中选择“None”，如图2.32所示。

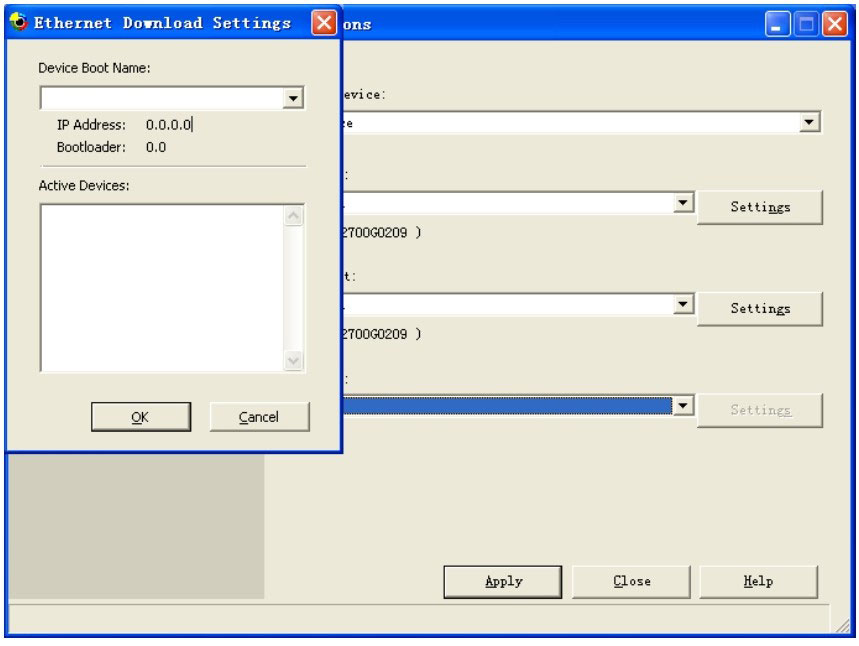

（9）单击“Download”选项右边的“Settings”按钮，让PB来检测设备名，如图2.33所示。

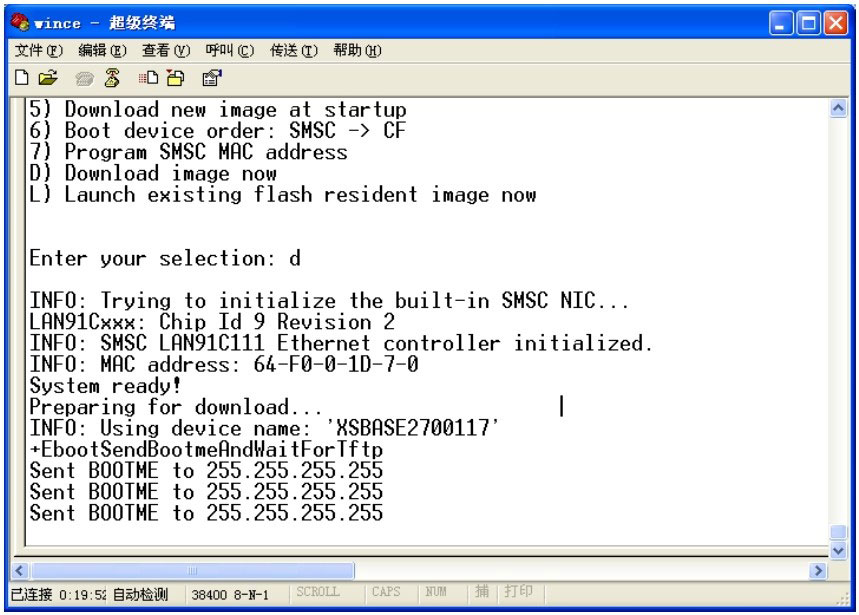

（10）确定目标平台的IP与PC的IP在同一网段，在超级终端的Eboot菜单中，选取“d”项，如图2.34所示。

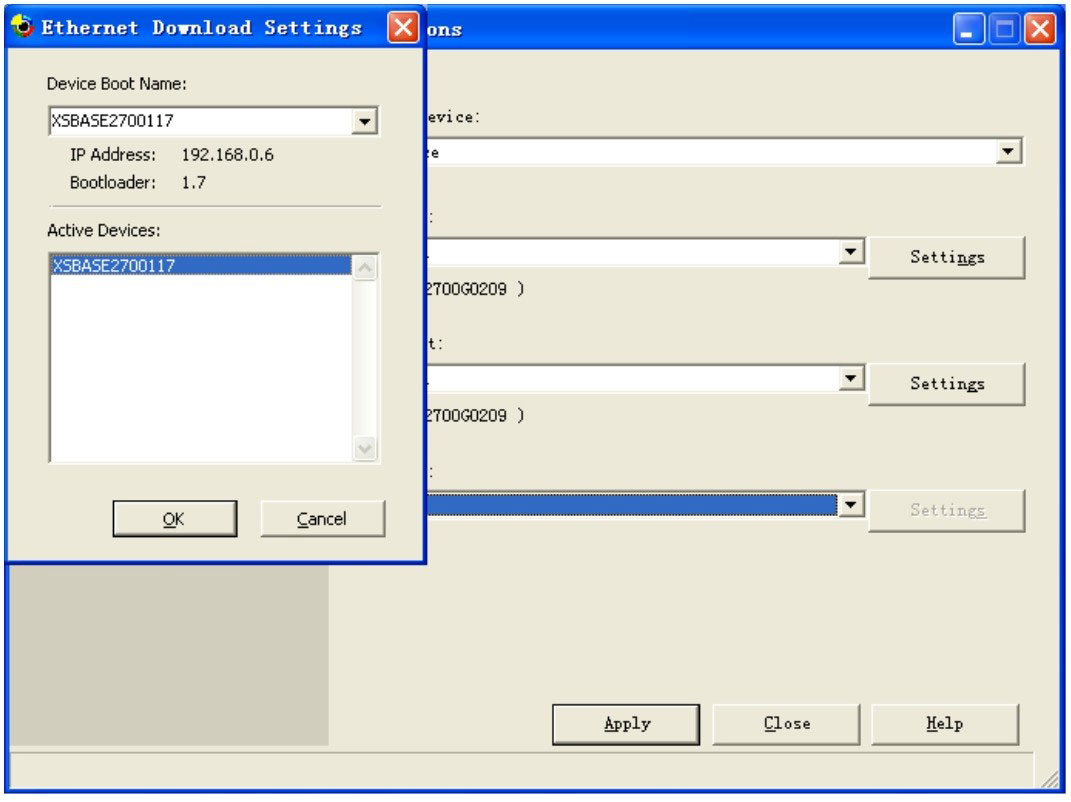

（11）在Ethernet Download Settings中可以自动检测到目标设备名，单击“Active Devices”中的设备名就可以把设备名添加到“Device Boot Name”中去了。然后单击“OK”按钮，再单击“Apply”按钮，同时关闭“Target Device connectivity Options”窗口，如图2.35所示。

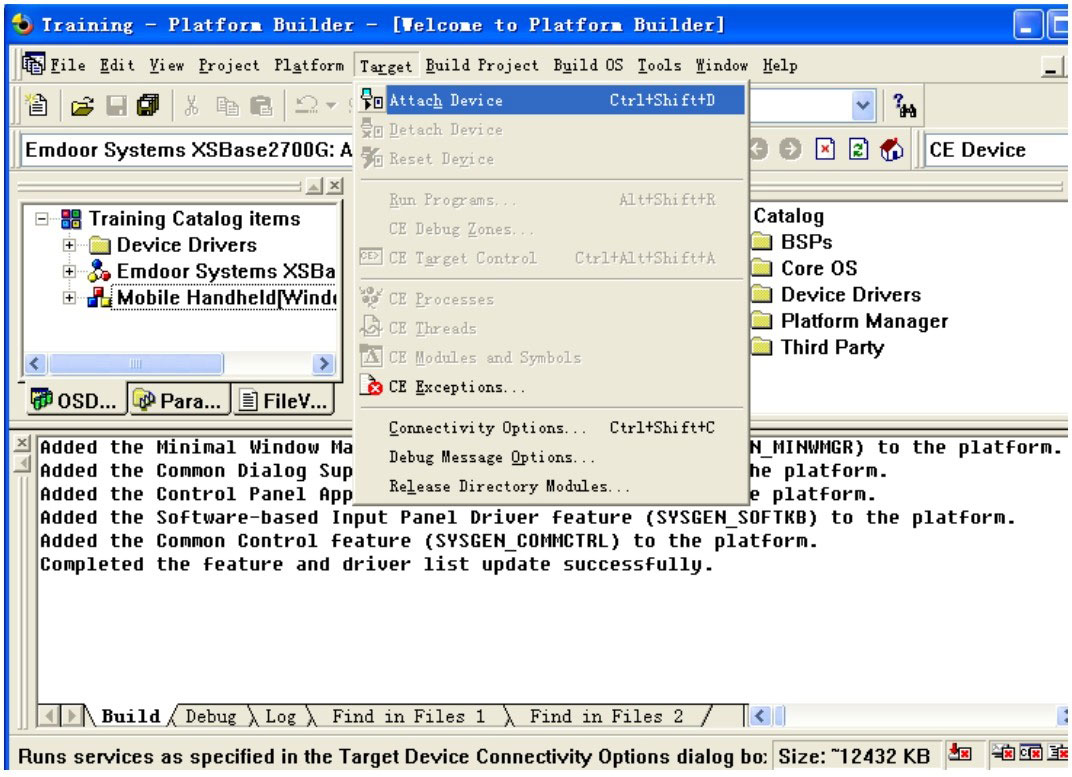

（12）在PB的“Target”→“Attach Device”中连接目标平台，如图2.36所示。

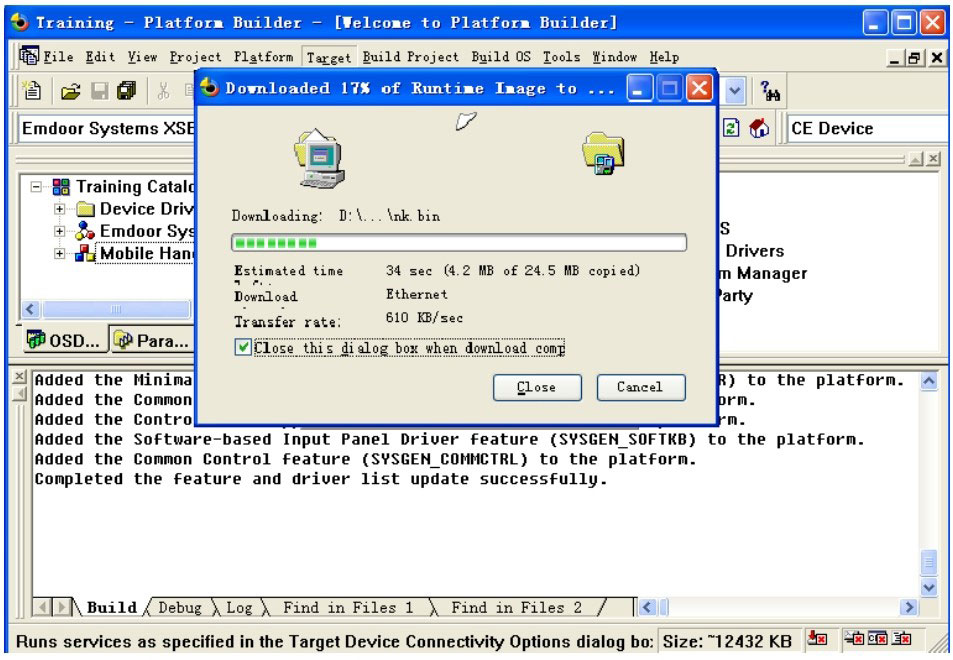

（13）在弹出的下载窗口中就可以看到NK下载的进度了，如图2.37所示。

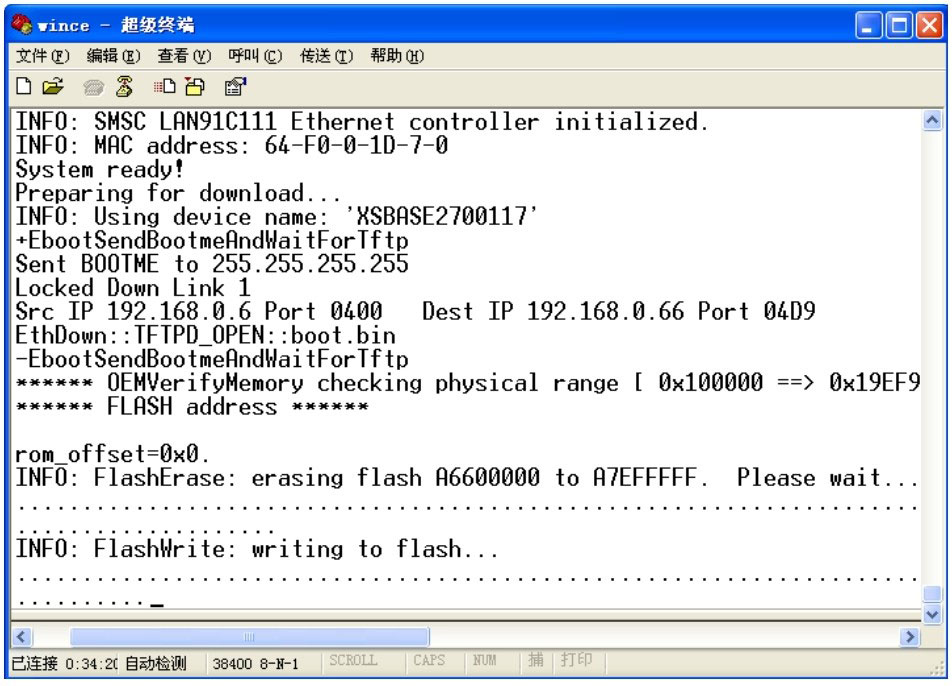

（14）在超级终端上，可以看到写Flash的进度，如图2.38所示。

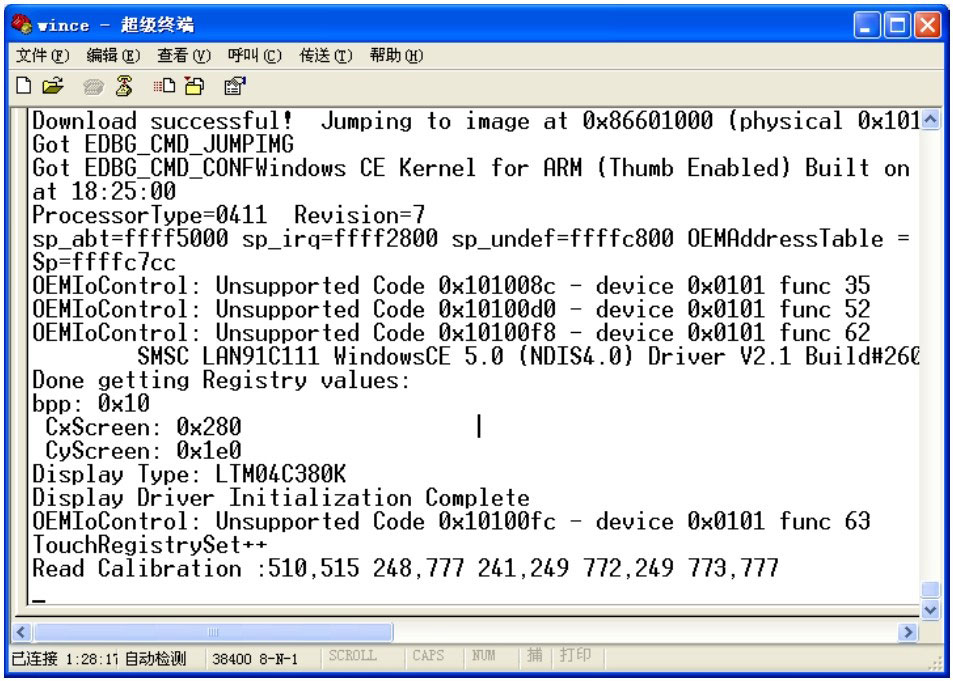

（15）Flash烧写完后，WinCE系统会自动运行，如图2.39所示。
