项目实施2：搭建一个单片机最小应用系统

当我们拿到一块单片机芯片，要想使用它，首先必须要知道系统工作的基本配置及连接。根据前面所学，我们可以了解到维持单片机正常工作的最小系统如图2.8所示。

1.电源

电源是必不可少的。8051芯片使用的是＋5V电源，其中正极接40引脚，负极（地）接20引脚。

2.时钟振荡电路

单片机是一种时序电路，必须提供脉冲信号才能正常工作。在单片机内部已集成了振荡器，使用石英晶体振荡器，接18、19脚。只要配置相应的晶振、电容，连上就可以了。

3.复位引脚

按图连接好复位电路，至于复位是何含义及为何需要复位，在2.2节中已有介绍。

4.引脚

引脚接到正电源端，使用片内程序存储器。

至此，一个单片机最小应用系统就连接完毕，通上电，单片机就可以工作了。

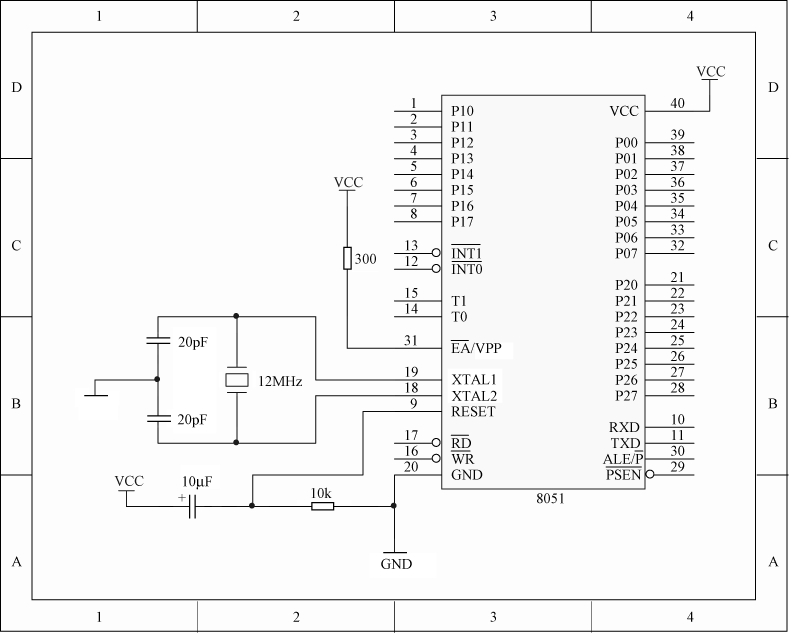

图2.8 8051单片机最小系统电路图
